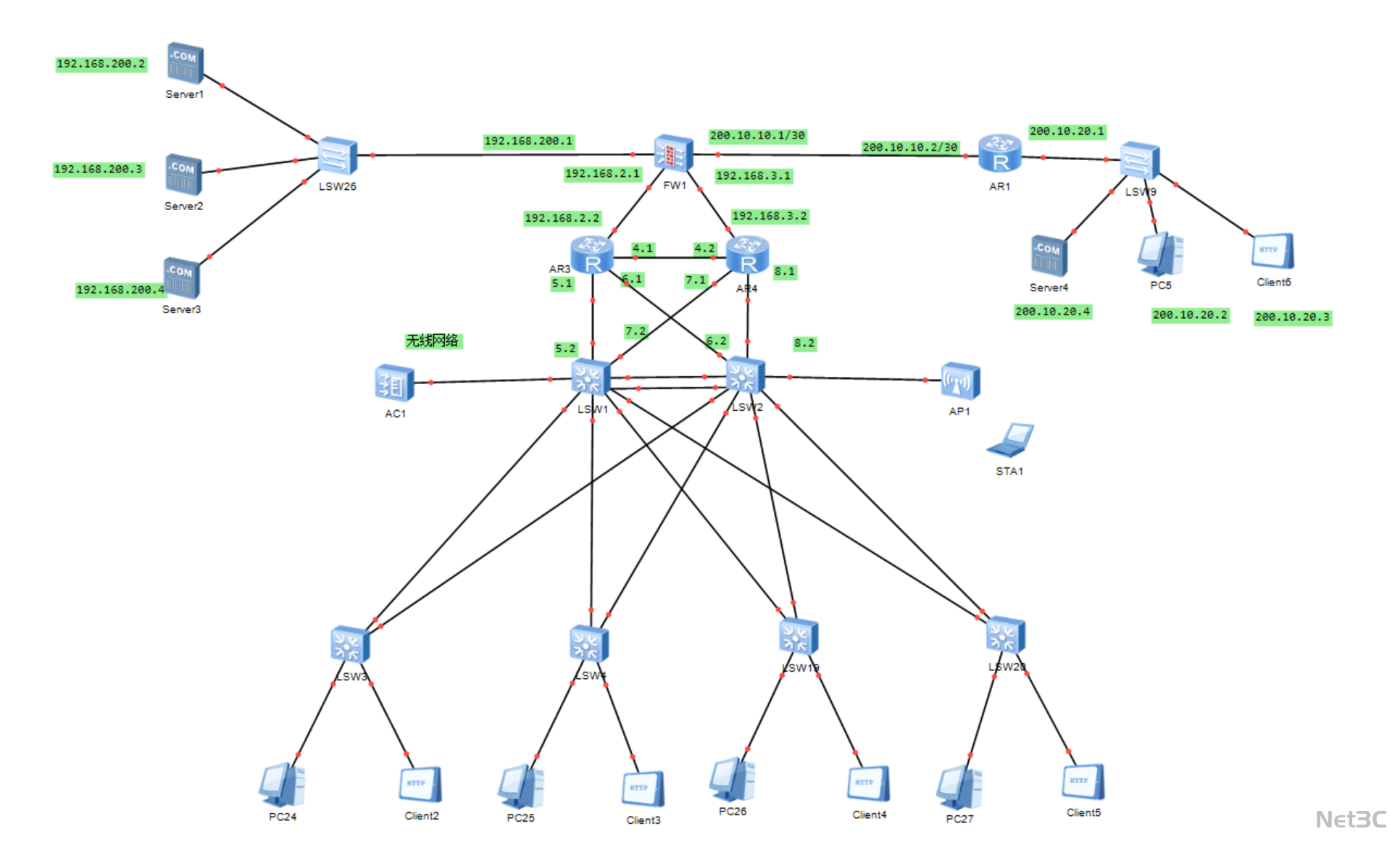

企业有线无线融合网络架构与防火墙安全防护及服务器业务支撑拓扑图

融合有线与无线的网络架构，核心内容包括：

网络分层架构：通过核心交换机（LSW1、LSW2）与接入层交换机（SW3、SW4 等）构建网络框架，实现终端设备（PC、Client）的接入与流量管理。

无线覆盖方案：部署无线 AC（AC1）管理无线 AP（AP1），为移动终端（如 STA1）提供无线网络覆盖。

网络安全与互联：防火墙（FW1）部署在网络关键节点，过滤流量；路由器（AR1、AR3、AR4）实现不同网络区域（如 192.168.200.0/24、200.10.28.0/24 网段）的互联，保障内外网通信。

业务服务支撑：服务器（Server1 - Server3）提供基础网络服务，满足终端设备（PC24 - PC27、Client2 - Client5）的业务需求。
