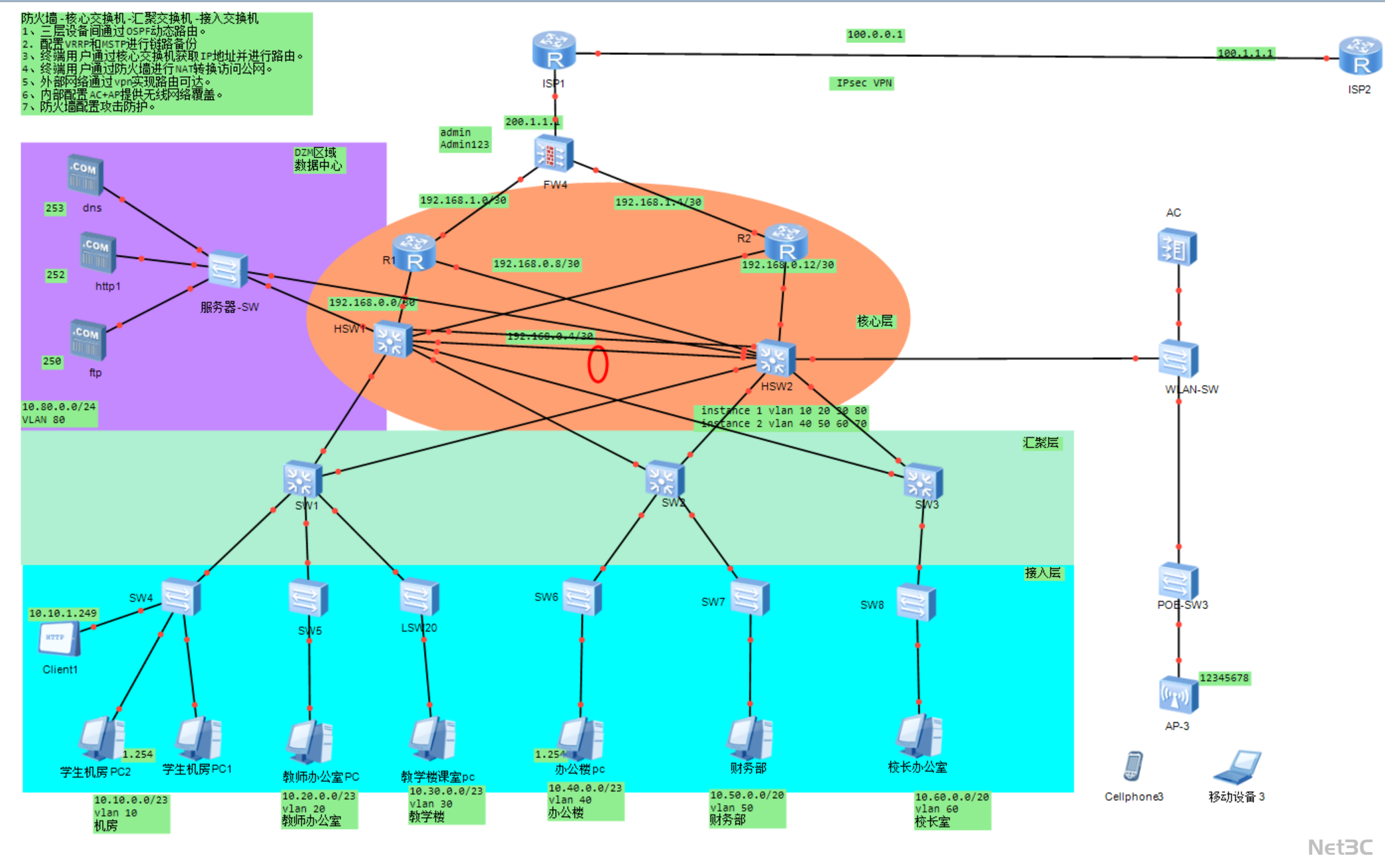

校园网络分层架构与 OSPF/VRRP/MSTP 技术及防火墙安全防护拓扑图（含文档）

本次设计了一个校园网络的整体架构与技术实现，核心内容包括：

网络分层架构：采用核心层（HSW1、HSW2）、汇聚层（SW1-3）、接入层（SW4-8 等）的分层设计，实现校园不同区域（学生机房、教师办公室、财务部等）终端设备的接入与网络流量管理。

网络技术应用：

部署 OSPF 动态路由协议，实现三层设备间路由互通；

通过 VRRP 和 MSTP 技术构建链路冗余与备份，保障网络可靠性；

划分多 VLAN（如 VLAN 10、20、40 等），隔离不同业务区域（机房、办公室等）的网络流量。

安全与业务支撑：

防火墙（FW4）配置攻击防护、NAT 转换，实现内外网隔离与公网访问控制；

部署 AC+AP（AP-3）提供无线网络覆盖；

构建数据中心，集成 DNS、HTTP、FTP 等服务器，支撑校园基础业务运行；

通过 IPsec VPN 连接外部网络（ISP1、ISP2），保障远程安全通信。
