《校园网络综合设计方案 —— 路由交换、安全防护与无线覆盖技术应用》(含文档)

chenchen昨天34 阅读0 评论

校园网网络设计方案,主要包含以下内容:

网络架构与设备组成:

核心设备:防火墙(FW)、路由器(AR1、AR2)、交换机(多个 LSW),用于网络流量转发、安全控制及跨区域连接。

无线部分:无线控制器(AC1)、接入点(AP1-AP4),支持无线覆盖,通过 CAPWAP 技术实现集中管理。

终端与服务器:PC、服务器(如 DNS、FTP 服务器),连接至核心网络,提供服务与用户接入。

网络设计要求:

安全策略:防火墙配置 trust/untrust 区域,部署 NAT 地址转换,保障网络安全。

路由与交换:通过 STP 生成树协议防环路,OSPF 动态路由协议实现网络互联;VLAN 划分(如 VLAN10-40)隔离不同业务流量。

无线部署:明确 WLAN 密码,通过 CAPWAP 技术完成无线接入点统一管理,实现校园无线覆盖。

IP 地址规划:

各链路、设备接口分配具体 IP(如 12.1.1.2/24、10.1.1.1/30 等),清晰呈现网络地址分配逻辑。

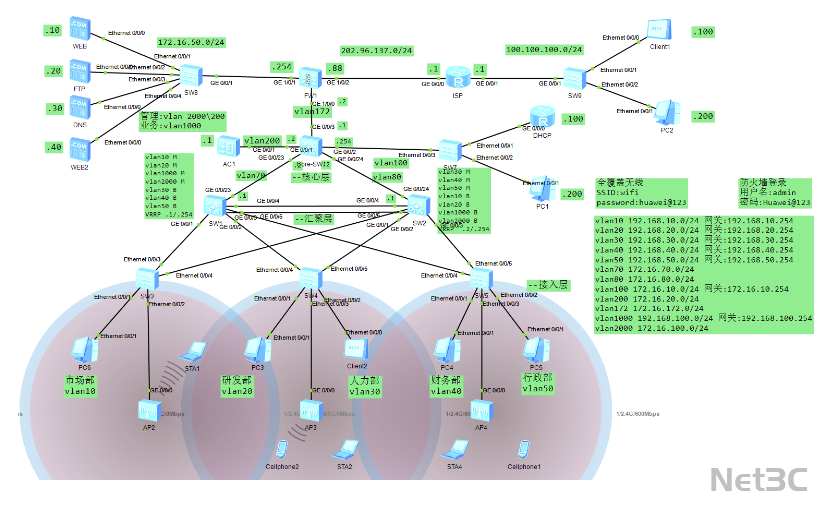

《校园网络综合设计方案 —— 路由交换、安全防护与无线覆盖技术应用》(含文档)  第1张《校园网络综合设计方案 —— 路由交换、安全防护与无线覆盖技术应用》(含文档)  第2张

支付70元,下载本文拓扑图、配置源码立即支付查询订单
注:所有拓扑均经过测试验证,下单后本文相关附件自动展开供下载。
拓扑本身bug免费处理,使用问题请联系客服付费指导
