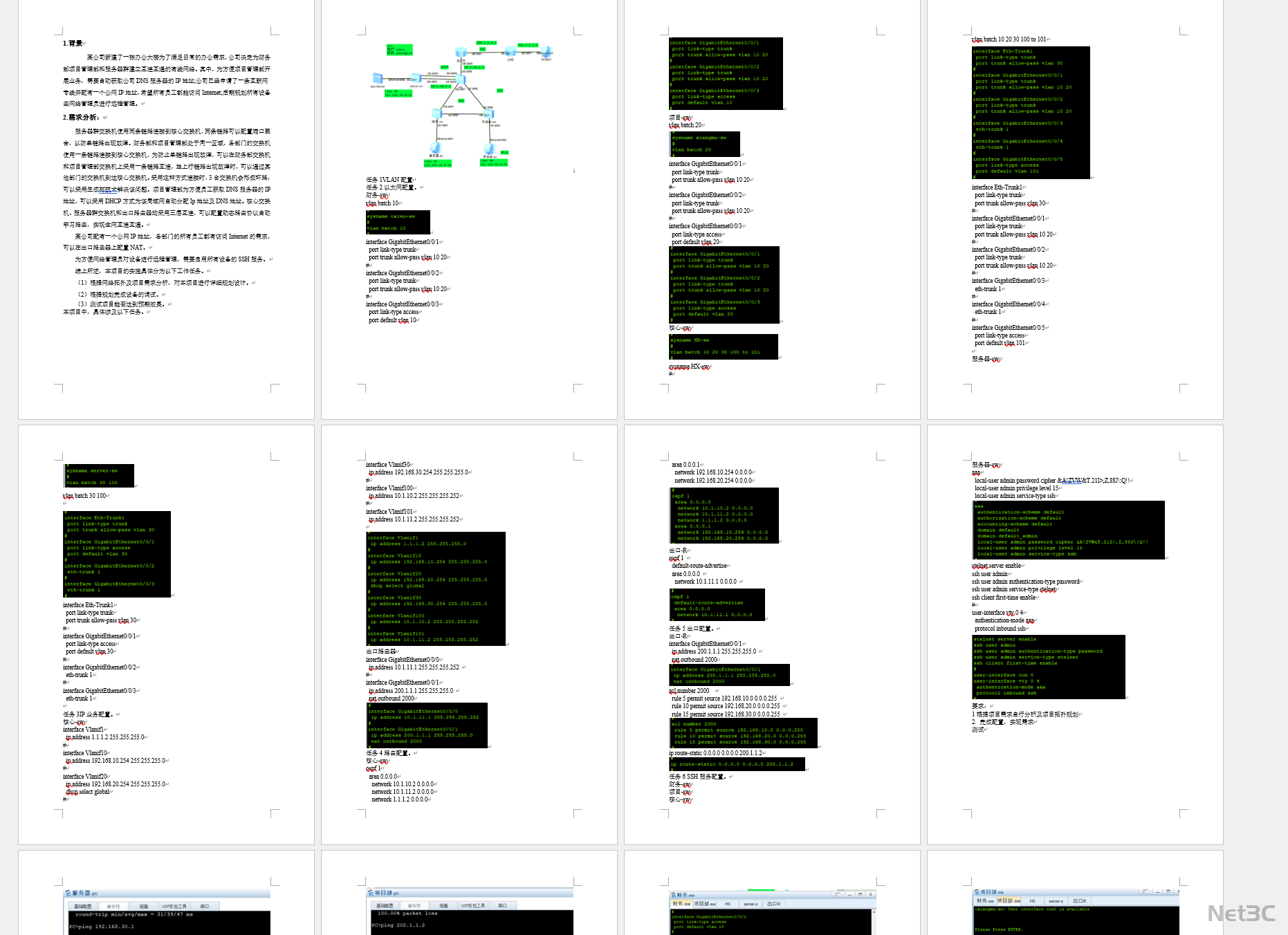

企业网络综合架构设计图（含 VLAN 隔离、STP/OSPF/NAT 技术及部门业务部署）(含文档）

企业网络架构，核心内容包括：

网络分层与区域划分：

以交换机 HX 为核心，连接财务部（财务 - sw）、项目部（项目部 - sw）及服务器区（server-sw），各区域通过 VLAN 隔离（如 VLAN 10、20、30，对应不同 IP 段），实现业务逻辑隔离。

网络互联与路由：

出口路由器（出口 R）通过 NAT 技术实现内网地址转换，连接外网；内部采用 OSPF 动态路由协议，确保网络路由可达。

基础网络技术：

STP（生成树协议）：部署在交换机间，消除环路，保障网络稳定性；

DHCP：项目部交换机为项目部 - PC 分配 VLAN 20（192.168.20.0/24）地址；

SSH：支持通过用户名 admin、密码 admin@123 远程管理设备，提升管理安全性。

服务与外部连接：

部署 DNS 服务器，提供域名解析服务；外网 PC 通过出口路由器的 NAT 功能实现与内网的通信。

整体呈现了企业网络的 VLAN 隔离、路由互联、安全管理及基础服务部署。
