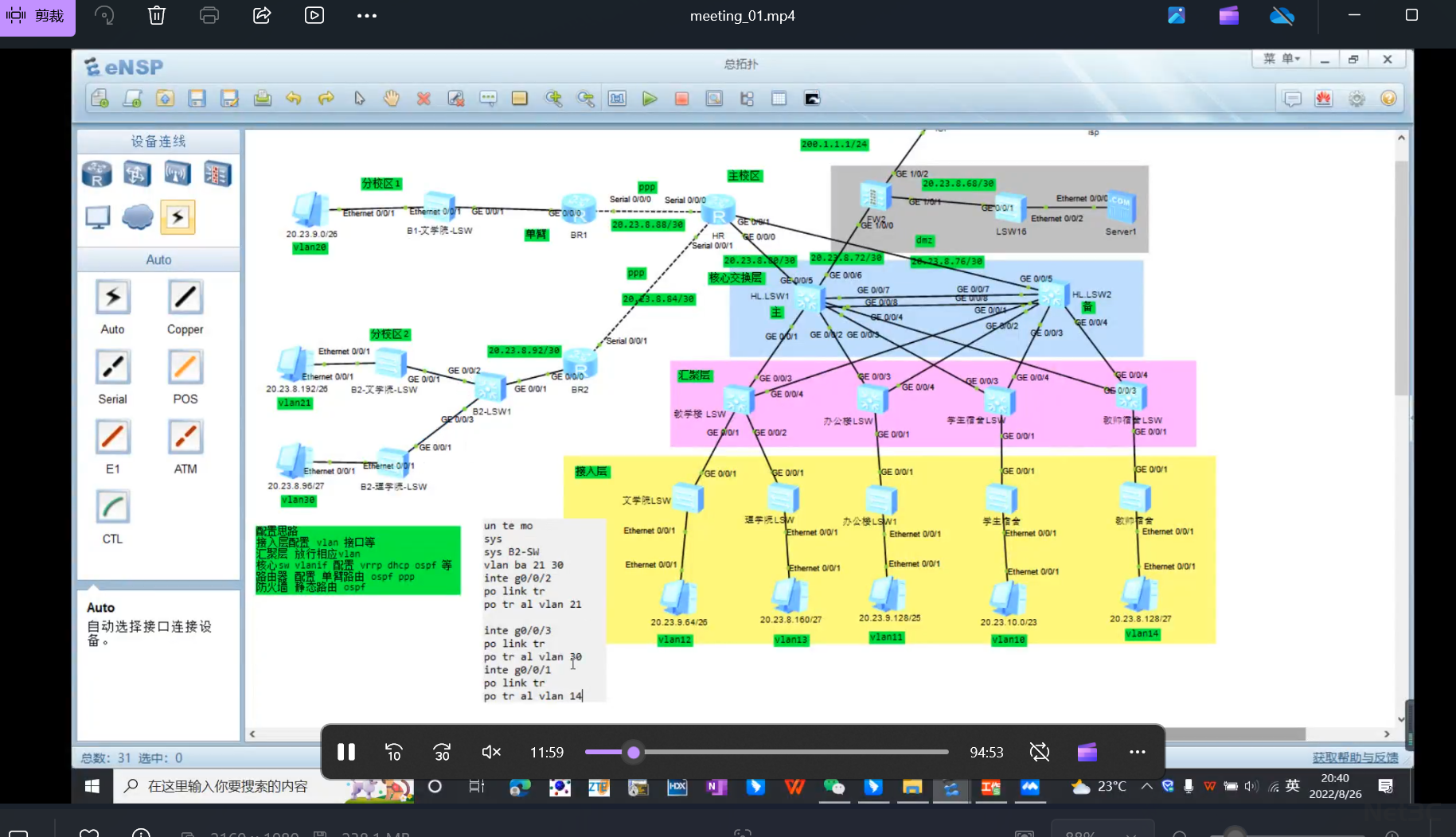

校园网三层架构设计（含VLAN区域划分、OSPF路由协议及多校区PPP广域互联）技术实现拓扑图（含100分钟讲解视频）

校园网络的设计与实现，核心内容包括：

网络分层架构：采用核心层（HLSW1、HLSW2）、汇聚层、接入层的三层架构，清晰呈现各层级设备（交换机、路由器）的连接关系，规范校园网流量转发逻辑。

VLAN 划分与区域互联：通过 VLAN 隔离文学院、理学院、办公楼、学生宿舍等区域流量，结合交换机（如文学院 LSW、办公楼 LSW1）实现不同部门终端（PC）的网络接入与通信。

广域网与路由技术：

利用路由器（AR2、AR3、AR4 等）通过 PPP 协议连接不同校区（如 B1 文学院、B2 理学院），构建广域网络互联。

配置 OSPF 路由协议，实现校园网内部路由信息交互，保障跨区域数据高效转发。

网络安全与业务支撑：部署防火墙（FW2）实施访问控制策略，保护内部服务器（Server1）；同时包含 DHCP、VRRP 等配置，支撑校园网 IP 地址分配、链路冗余等需求。

技术配置细节：图中展示接口配置（如 Serial 接口 IP 设置）、路由协议配置命令（OSPF 网络宣告）等，直观呈现校园网从架构设计到技术实现的完整过程。
